دستگاه J‑Ring تعیین کارپذیری بتن خودتراکم

بتن خودتراکم (Self‑Compacting Concrete) و آزمایش J‑Ring



مقدمه

بتن خودتراکم (SCC) نوعی بتن روان است که بدون نیاز به ویبره قادر به پر کردن قالب و عبور از بین آرماتورها می‌باشد

این بتن به دلیل روانی بالا و جلوگیری از جداشدگی سنگدانه‌ها در پروژه‌های پیچیده کاربرد گسترده‌ای دارد



تاریخچه بتن خودتراکم

دهه ۱۹۸۰ میلادی

ایده اولیه توسعه بتن خودتراکم در ژاپن مطرح شد

هدف کاهش مشکلات ناشی از تراکم نامناسب و ارتعاش در پروژه‌های بزرگ بود

دهه ۱۹۹۰

تحقیقات گسترده و استفاده از روان‌کننده‌ها و فوق روان‌کننده‌ها باعث بهبود SCC شد

امروزه

SCC در پل‌ها، تونل‌ها، سازه‌های پیش‌ساخته و ساختمان‌های بلند کاربرد دارد



ویژگی‌های بتن خودتراکم

روانی بالا

قادر به جریان یافتن در قالب بدون ویبره است

جلوگیری از جداشدگی سنگدانه‌ها

سنگدانه‌ها به طور یکنواخت توزیع می‌شوند

کاهش صدا و لرزش محیطی

به دلیل عدم نیاز به ویبره

کیفیت سطح بالا

سطح قالب پس از باز کردن صاف و بدون حفره است

دستگاه J‑Ring



هدف

آزمایش J‑Ring برای سنجش کارپذیری و توانایی عبور بتن SCC از اطراف موانع استفاده می‌شود

این آزمایش نشان می‌دهد بتن چگونه بعد از عبور از میلگردها یا موانع پراکنده جریان می‌یابد



ساختار و تجهیزات

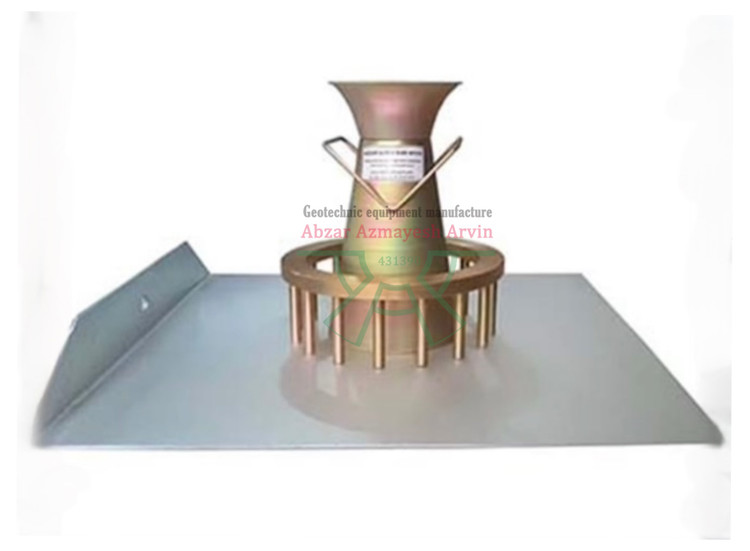

J‑Ring یک حلقه فلزی با بازوهای شبیه به میلگرد دارد

میان حلقه فضای خالی برای عبور بتن فراهم شده است

ارتفاع بتن داخل و خارج حلقه برای تعیین پراکندگی اندازه‌گیری می‌شود



مراحل انجام آزمایش

بتن SCC در مرکز حلقه ریخته می‌شود

بتن از میان بازوهای J عبور می‌کند

پس از توقف جریان، اختلاف ارتفاع بتن داخل و خارج حلقه ثبت می‌شود



تفسیر نتایج

اختلاف ارتفاع کوچک → بتن روان و کارپذیری عالی

اختلاف زیاد → بتن چسبنده یا احتمال انسداد



مزایا

شبیه‌سازی عبور بتن از موانع واقعی

ارزیابی کارپذیری SCC قبل از ریختن در قالب

کمک به بهینه‌سازی نسبت آب به سیمان و مواد افزودنی

تضمین کیفیت بتن و کاهش خطر جداشدگی
