قیف U شکل بتن خود تراکم
برند: ابزار ازمایش اروین
بتن خودتراکم (Self‑Compacting Concrete) و آزمایش باکس U‑شکل (U‑Box)
مقدمه
بتن خودتراکم (SCC) نوعی بتن روان با قابلیت پر کردن قالب بدون نیاز به ویبره است
این بتن به دلیل روانی بالا و جلوگیری از جداشدگی سنگدانهها در پروژههای پیچیده کاربرد وسیعی دارد
تاریخچه بتن خودتراکم
دهه ۱۹۸۰ میلادی
ایده اولیه توسعه بتن خودتراکم در ژاپن توسط استادان دانشگاه توکیو مطرح شد
هدف کاهش مشکلات ناشی از تراکم نامناسب و ارتعاش در پروژههای بزرگ بود
دهه ۱۹۹۰
تحقیقات گسترده انجام شد و فرمولاسیونهای اولیه SCC با افزودنیهای روانکننده قوی و فوق روانکنندهها ایجاد شد
امروزه
SCC در پلها، تونلها، سازههای پیشساخته و ساختمانهای بلند استفاده میشود
ویژگیهای بتن خودتراکم
روانی بالا
قادر به جریان یافتن در قالب بدون ویبره است
جلوگیری از جداشدگی سنگدانهها
سنگدانهها به طور یکنواخت توزیع میشوند
کاهش صدا و لرزش محیطی
به دلیل عدم نیاز به ویبره
کیفیت سطح بالا
سطح قالب پس از باز کردن صاف و بدون حفره است

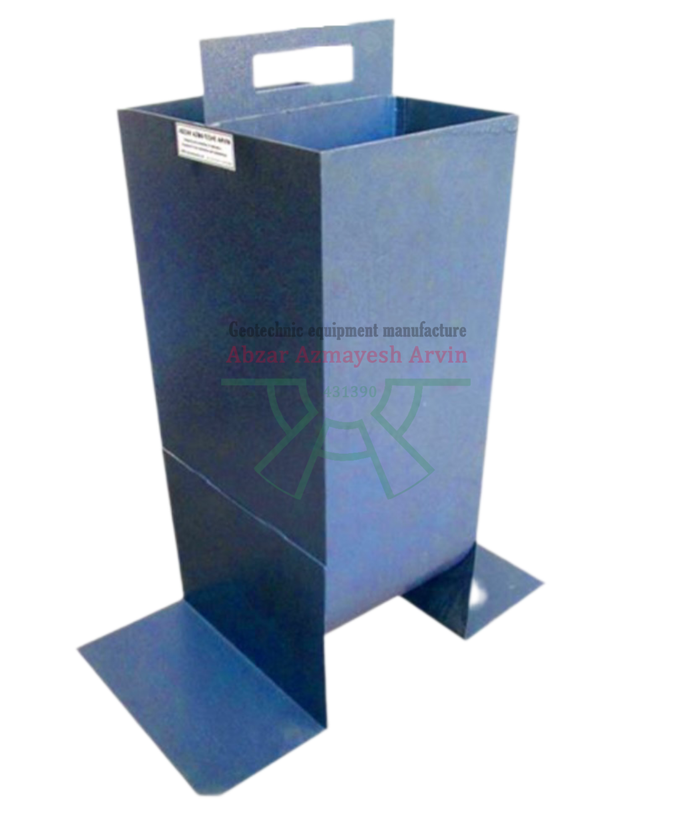

دستگاه باکس U‑شکل (U‑Box)
هدف
آزمایش U‑Box برای سنجش کارپذیری و قابلیت پر شوندگی (filling ability) بتن خودتراکم استفاده میشود
این آزمایش رفتار واقعی SCC در عبور از موانع و بین میلگردها را شبیهسازی میکند
ساختار و تجهیزات
باکس به شکل U است
شامل دو محفظه مجزا و یک دریچه لغزشی بین آنها است
میلگردهایی با فاصله مشخص در محل دریچه نصب میشوند
درگاه ورودی برای ریختن بتن و خروجی برای تخلیه دارد
مراحل انجام آزمایش
بتن SCC در محفظه سمت چپ ریخته میشود
دریچه باز میشود و بتن تحت وزن خود به محفظه دیگر جریان مییابد
ارتفاع بتن در هر دو محفظه اندازهگیری میشود
تفسیر نتایج
اگر ارتفاع بتن در هر دو بخش تقریباً مساوی باشد → کارپذیری و پر شوندگی عالی
اختلاف زیاد ارتفاع → کارپذیری پایین یا انسداد در عبور بتن
مزایا
شبیهسازی عبور بتن بین میلگردها
ارزیابی واقعی کارپذیری SCC
کمک به بهینهسازی نسبت آب به سیمان و مواد افزودنی
تضمین کیفیت بتن قبل از بتنریزی
