بتن خودتراکم (Self-Compacting Concrete) و دستگاه جعبه L (L-Box)



مقدمه

بتن خودتراکم (SCC) نوعی بتن پیشرفته است که بدون نیاز به ویبره یا لرزش مکانیکی توانایی پر کردن قالب‌ها و عبور از بین آرماتورها را دارد

این بتن به دلیل روانی بالا و جلوگیری از جداشدگی سنگدانه‌ها در پروژه‌های پیچیده و سازه‌های با تراکم بالای آرماتور کاربرد گسترده‌ای پیدا کرده است



تاریخچه بتن خودتراکم

دهه ۱۹۸۰ میلادی

ایده اولیه توسعه بتن خودتراکم در ژاپن توسط استادان دانشگاه توکیو مطرح شد

هدف کاهش مشکلات ناشی از تراکم نامناسب و ارتعاش در پروژه‌های بزرگ بود

دهه ۱۹۹۰

تحقیقات گسترده انجام شد و فرمولاسیون‌های اولیه SCC با افزودنی‌های روان‌کننده قوی و فوق روان‌کننده‌ها ایجاد شد

امروزه

SCC در پل‌ها، تونل‌ها، سازه‌های پیش‌ساخته و ساختمان‌های بلند استفاده می‌شود



ویژگی‌های بتن خودتراکم

روانی بالا

قادر به جریان یافتن در قالب بدون ویبره است

جلوگیری از جداشدگی سنگدانه‌ها

سنگدانه‌ها به طور یکنواخت توزیع می‌شوند

کاهش صدا و لرزش محیطی

به دلیل عدم نیاز به ویبره

کیفیت سطح بالا

سطح قالب پس از باز کردن صاف و بدون حفره است

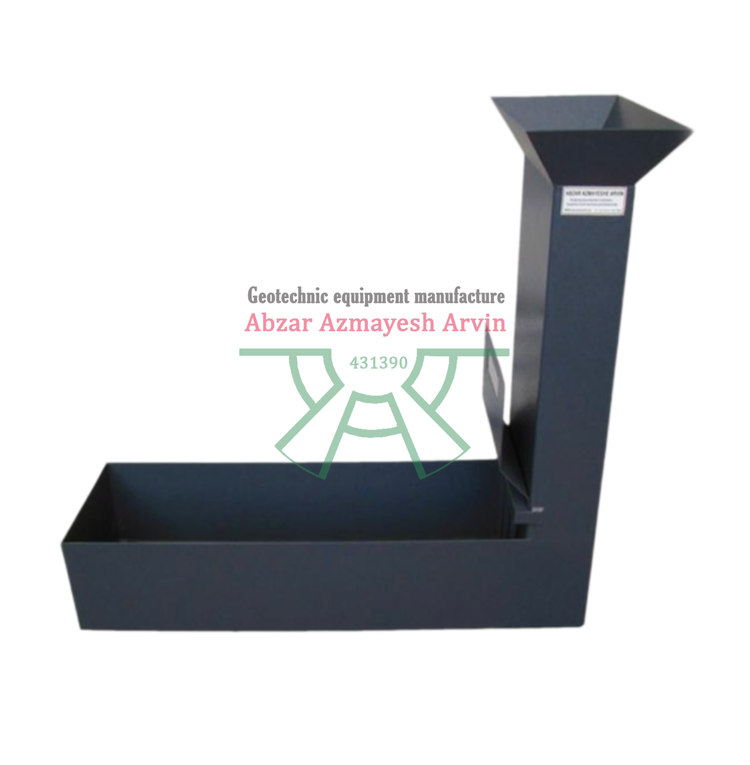

دستگاه جعبه L (L-Box)



هدف

دستگاه L-Box برای سنجش توانایی عبور بتن خودتراکم بین آرماتورها و موانع استفاده می‌شود

این آزمایش کارپذیری واقعی SCC را قبل از ریختن در قالب نشان می‌دهد



ساختار و تجهیزات

جعبه به شکل L

شامل مسیر عمودی و افقی است

مسیر افقی با موانع شبیه به آرماتورها پر شده است

درگاه ورودی برای ریختن بتن و درگاه خروجی برای تخلیه دارد



مراحل انجام آزمایش

بتن SCC در قسمت عمودی جعبه ریخته می‌شود

دریچه پایین باز می‌شود و بتن به مسیر افقی می‌ریزد

ارتفاع بتن در ابتدای مسیر (H1) و انتهای مسیر (H2) اندازه‌گیری می‌شود



تفسیر نتایج

نسبت H2/H1 نزدیک به ۱ → بتن روان و بدون جداشدگی

نسبت کمتر → بتن چسبنده یا احتمال جداشدگی



مزایا

شبیه‌سازی عبور بتن بین آرماتورها

ارزیابی کارپذیری واقعی SCC

کمک به بهینه‌سازی نسبت آب به سیمان و مواد افزودنی

تضمین کیفیت بتن قبل از ریختن در قالب
